Priečka

SD - 3x12,5 DFH2IR/CW 100 W

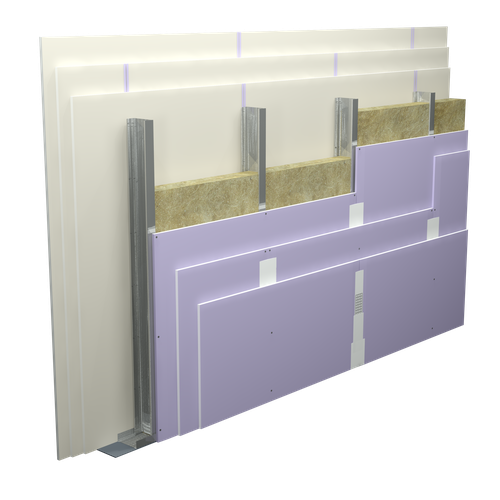

na konštrukcii z profilov CW 100 a UW 100 s trojitým opláštením doskami typu DFH2IR hrúbky 12,5 mm, s výplňou minerálnou vlnou

Technické parametre

Trieda požiarnej odolnosti

EI 180 (h_max=4,0 m) ¹⁾²⁾

Maximálna výška

6,6 m ¹⁾

Hmotnosť steny

73 kg/m² ³⁾

Zvuková izolácia

R_W=57 dB R_A1=55 dB

Uvedené parametre sa týkajú priečky vyhotovenej z profilov z plechu hrúbky 0,55 a 0,6 mm.

Štandard

perfektné

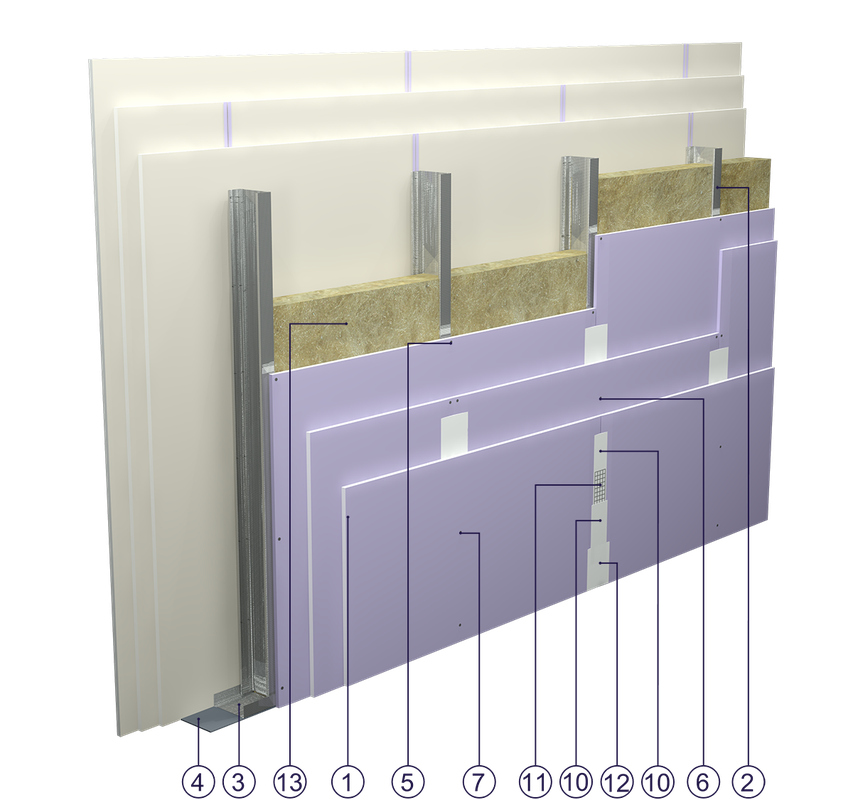

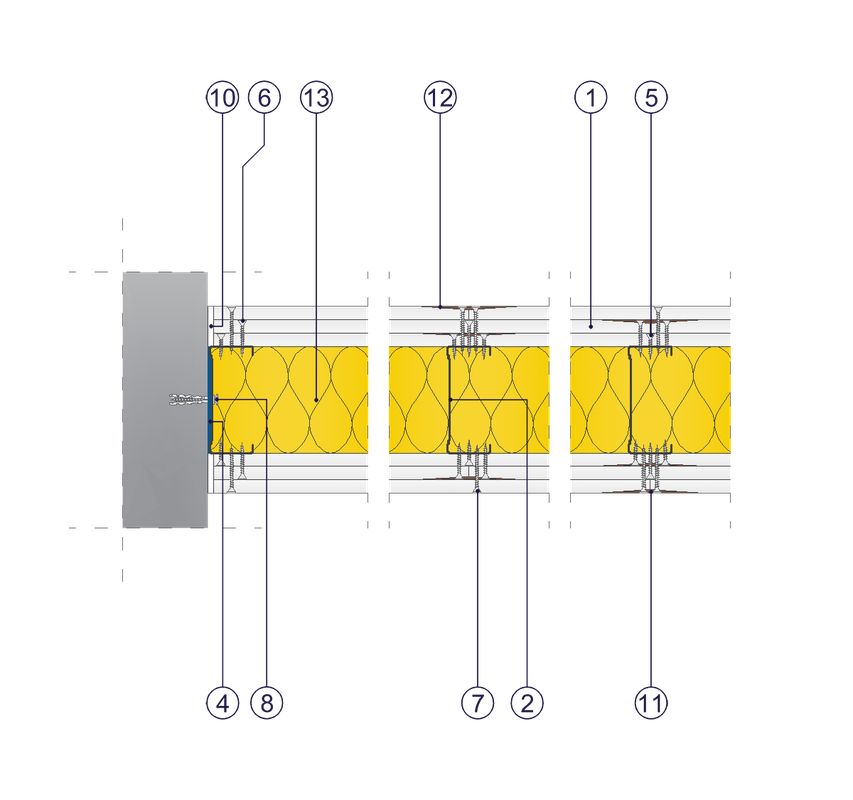

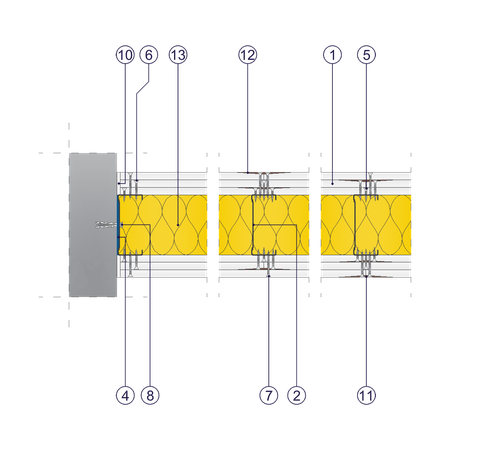

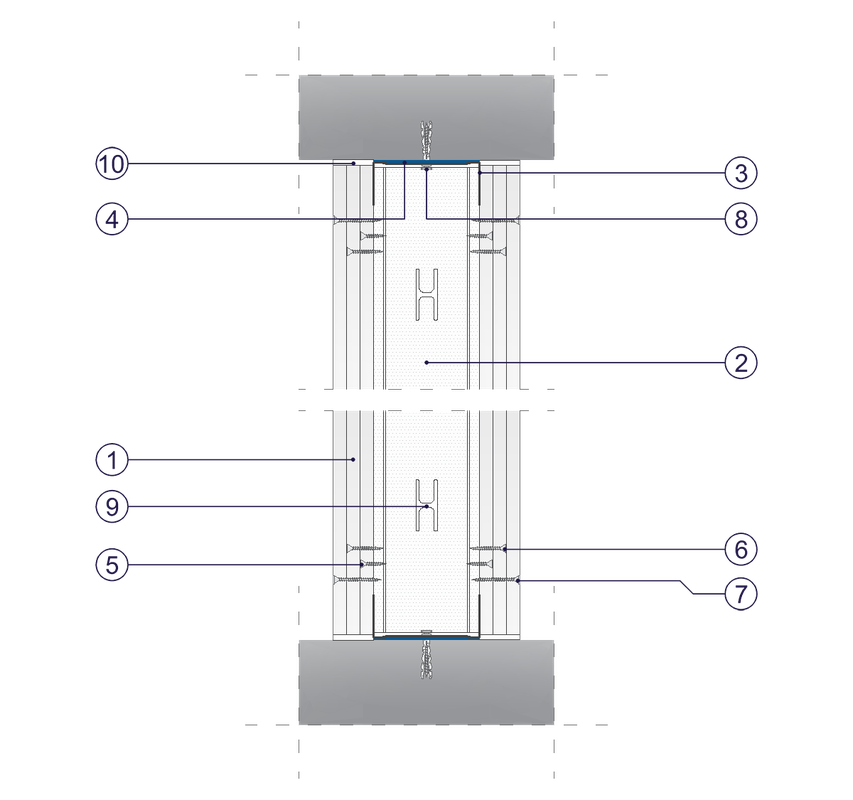

Prvky priečky

Sadrokartónové dosky Norgips S typu DFH2IR hrúbky 12,5 mm

Profily Norgips CW 100 (stĺpiky) v axiálnom rozstupe max. každých 60 cm

Profily Norgips UW 100 upevnené k vodorovným nosným prvkom

Tesniaca páska Norgips šírky 100 mm

Skrutky do plechu Norgips 3,5 x 25 v rozstupe max. každých 75 cm

Skrutky do plechu Norgips 3,5 x 35 v rozstupe max. každých 50 cm

Blachowkręty Norgips 3,5 x 55 mm w rozstawie max. co 25 cm

Upevňovacie kolíky min. ∅ 6 x 40 mm v rozstupe max. každých 80 cm

Otvory v stĺpikoch na vedenie inštalačných káblov

Hotová stierkovacia hmota Norgips Start & Finish alebo sadrová stierkovacia hmota Norgips Start

Výstužná páska Norgips

Hotová stierkovacia hmota Norgips Extra Finish, hotová stierkovacia hmota Norgips Start & Finish alebo sadrová stierkovacia hmota Norgips Finish

Minerálna vlna

Stiahnuť Do zložky

List systému SD - 3x12,5 DFH2IR/CW 100 W

Uvedené výšky sa týkajú konštrukcie s rozstupom profilov každých 600 mm. Pri použití konštrukcie s rozstupom profilov každých 300 alebo 400 mm sú prípustné väčšie výšky steny. Podrobné informácie poskytnú zástupcovia dodávateľa systému. Uvedené výšky sa týkajú priestorov, v ktorých sa zdržiava malé množstvo ľudí súčasne (napr. miestnosti v bytoch, hoteloch, kanceláriách alebo nemocniciach). V priestoroch, v ktorých sa zdržiava veľký počet ľudí súčasne (napríklad v konferenčných sálach, učebniach, posluchárňach), je prípustná výška 5,5 m.

Podľa klasifikácie č.

Hmotnosť nezahŕňa izolačný materiál

Kalkulačka spotreby materiálov

Zastavaná plocha m²

Materiál

Jednotka

Spotreba
na 1 m²

Zużycie
na {total} m²

Jednotková
cena*

Hodnota

Hodnota materiálov na 1 m2 steny
:

{get_calculation_per_meter} EUR

Hodnota materiálov na 1 m² steny

: {get_calculation_per_meter} EUR

Celková hodnota materiálov na povr. steny

{get_total_calculation} EUR

Celková hodnota materiálov na povr. steny

: {get_total_calculation} EUR

Vyššie spomenuté normy spotreby materiálov nezohľadňujú odpady, ktoré vznikajú pri realizácii daného prvku a sú iba orientačné. Kalkulácia nepredstavuje obchodnú ponuku v zmysle článku 66 § 1 Občianskeho zákonníka Poľskej Republiky.

^* Na výpočet nákladov na vykonanie steny zadajte jednotkové ceny materiálu.

Q1 – Dvojnásobné tmelenie konštrukčnou hmotou (Norgips Start & Finish alebo Norgips Start) škár a spojov sadrokartónových dosiek s vtlačením na škáry výstužnej pásky, potiahnutie tmelom viditeľných častí upevňovacích prvkov.

Q2 – Zahŕňa rozsah Q1 a tmelenie dokončovacím tmelom (Norgips Extra Finish, Norgips Start & Finish alebo Norgips Finish) spojov sadrokartónových dosiek, až kým prechod medzi povrchom škáry a povrchom sadrokartónovej dosky nebude plynulý.

Q3 – Zahŕňa rozsah Q2 a tmelenie celého povrchu prvku priečky (škár a kartónu) dokončovacím tmelom (Norgips Extra Finish, Norgips Start & Finish alebo Norgips Finish) s hrúbkou cca 1 mm s cieľom vyrovnať povrch, uzatvoriť póry, a dosiahnuť jednoliatu nasiakavosť tmeleného povrchu.
