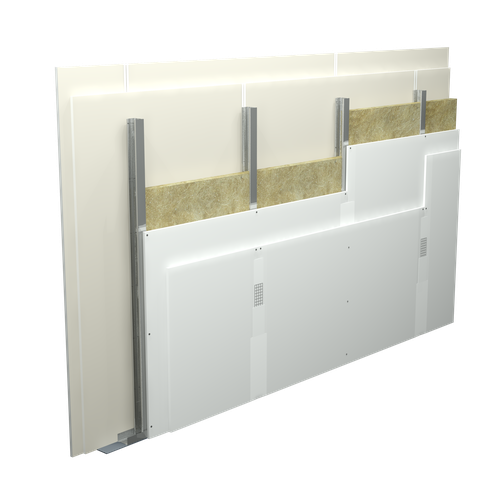

Priečka

SD - 2x12,5 GKB A/CW 50 W

na konštrukcii z profilov CW 50 a UW 50 s dvojitým opláštením doskami GKB typu A hrúbky 12,5 mm, s výplňou minerálnou vlnou

SD - 2x12,5 GKB A/CW 50 W

Technické parametre

Trieda požiarnej odolnosti
Trieda požiarnej odolnosti
EI 60 (hmax=4,2 m) 1) 2)
Maximálna výška
Maximálna výška
4,2 m 1)
Hmotnosť steny
Hmotnosť steny
33 kg/m2 3)
Zvuková izolácia
Zvuková izolácia
RW=47 dB 4)  RA1=43 dB 4)

Uvedené parametre sa týkajú priečky vyhotovenej z profilov z plechu hrúbky 0,55 a 0,6 mm.

Štandard

odporúčané odporúčané

Zaručuje vyššiu stabilitu konštrukcie, požiarnu odolnosť a akustickú izoláciu. Optimálne riešenie.
odporúčané

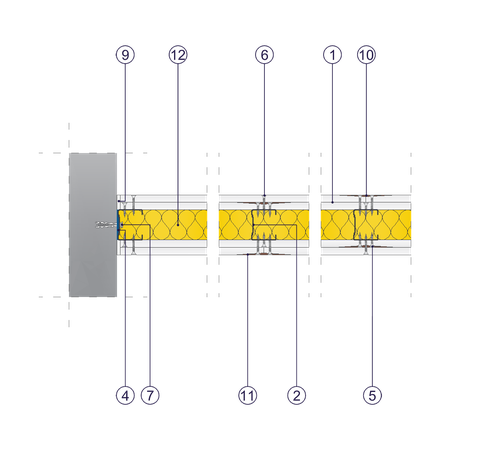

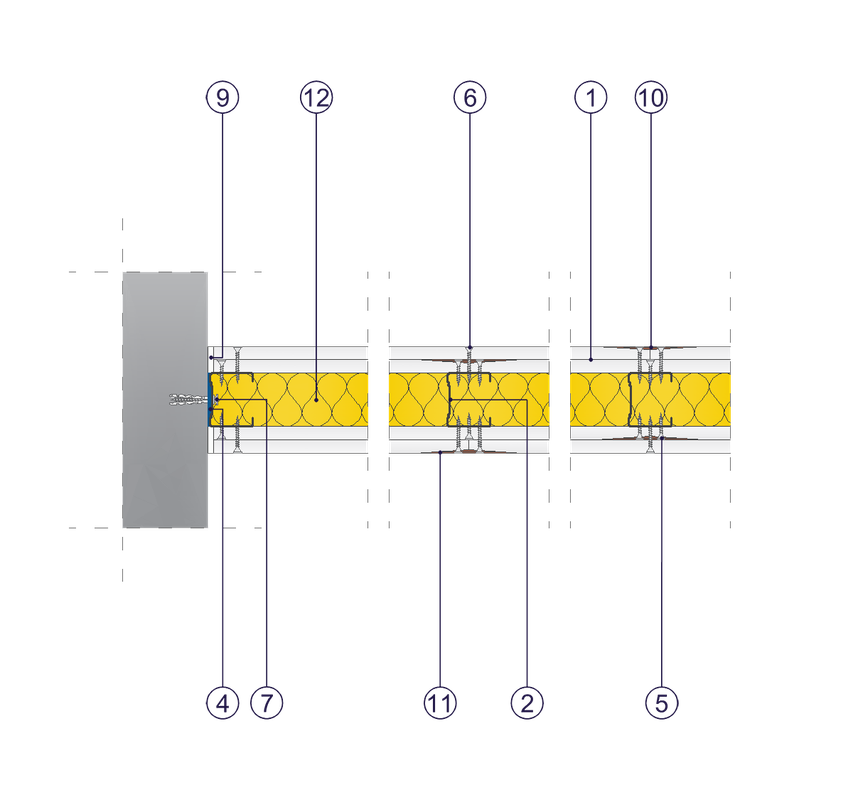

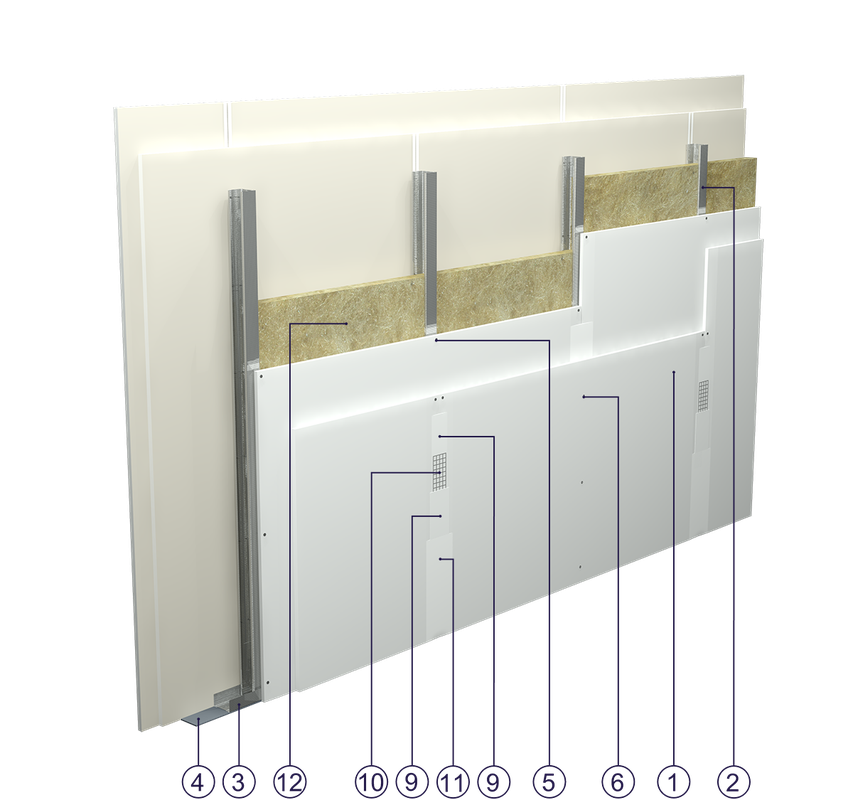

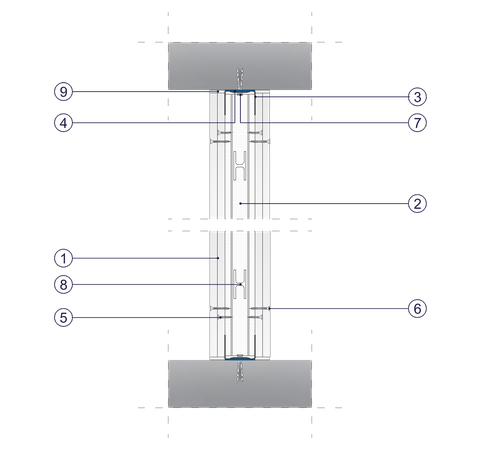

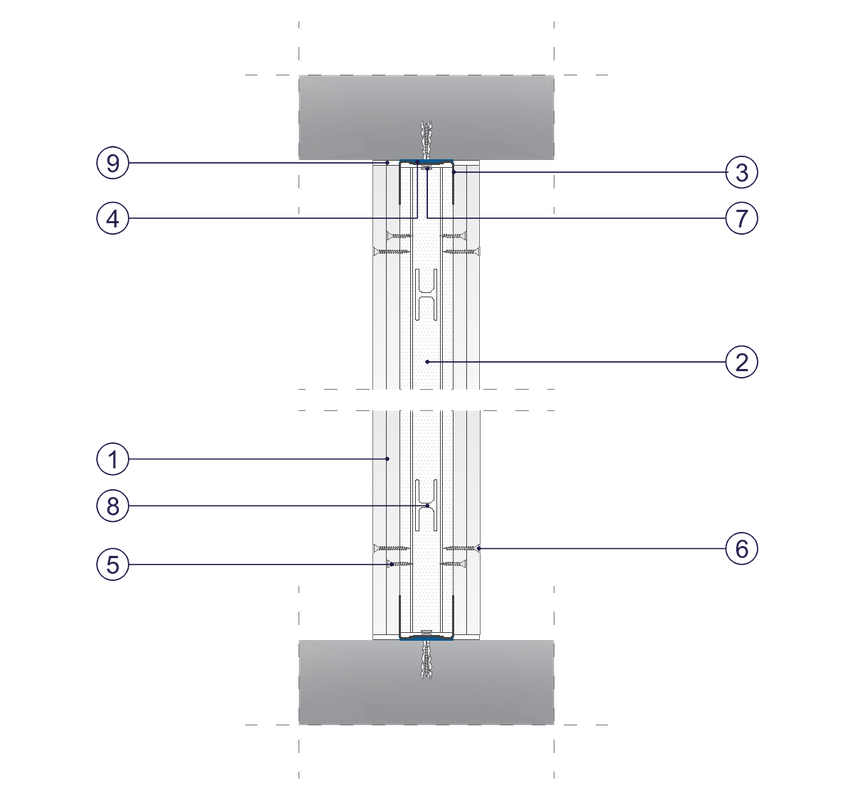

Prvky priečky

1
Sadrokartónové dosky Norgips GKB typu A hrúbky 12,5 mm
2
Profily Norgips CW 50 (stĺpiky) v axiálnom rozstupe max. každých 60 cm
3
Profily Norgips UW 50 upevnené k vodorovným nosným prvkom
4
Tesniaca páska Norgips šírky 50 mm
5
Skrutky do plechu Norgips 3,5 x 25 v rozstupe max. každých 75 cm
6
Skrutky do plechu Norgips 3,5 x 35 v rozstupe max. každých 25 cm
7
Upevňovacie kolíky min. ∅ 6 x 40 mm v rozstupe max. každých 80 cm
8
Otvory v stĺpikoch na vedenie inštalačných káblov
9
Hotová stierkovacia hmota Norgips Start & Finish alebo sadrová stierkovacia hmota Norgips Start
10
Výstužná páska Norgips
11
Hotová stierkovacia hmota Norgips Extra Finish, hotová stierkovacia hmota Norgips Start & Finish alebo sadrová stierkovacia hmota Norgips Finish
12
Minerálna vlna
Stiahnuť Do zložky
List systému SD - 2x12,5 GKB A/CW 50 W
SD - 2x12,5 GKB A/CW 50 W
SD - 2x12,5 GKB A/CW 50 W
SD - 2x12,5 GKB A/CW 50 W
1)
Uvedené výšky sa týkajú konštrukcie s rozstupom profilov každých 600 mm. Pri použití konštrukcie s rozstupom profilov každých 300 alebo 400 mm sú prípustné väčšie výšky steny. Podrobné informácie poskytnú zástupcovia dodávateľa systému. Uvedené výšky sa týkajú priestorov, v ktorých sa zdržiava malé množstvo ľudí súčasne (napr. miestnosti v bytoch, hoteloch, kanceláriách alebo nemocniciach). V priestoroch, v ktorých sa zdržiava veľký počet ľudí súčasne (napríklad v konferenčných sálach, učebniach, posluchárňach), je prípustná výška 3,5 m.
2)
Podľa klasifikácie č. 216/C5a/2017/0061 pre kamennú vlnu hrúbky 50 mm
3)
Hmotnosť nezahŕňa izolačný materiál
4)

Podľa správy č. A231003 pre sklenenú vlnu hrúbky 50 mm

Kalkulačka spotreby materiálov

Zastavaná plocha m2
Swpie
Materiál
Jednotka
Spotreba
na 1 m2
Zużycie
na {total} m2
Jednotková
cena*
Hodnota

Hodnota materiálov na 1 m2 steny

:
{get_calculation_per_meter} EUR

Hodnota materiálov na 1 m2 steny

: {get_calculation_per_meter} EUR

Celková hodnota materiálov na povr. steny

:
{get_total_calculation} EUR

Celková hodnota materiálov na povr. steny

: {get_total_calculation} EUR

Vyššie spomenuté normy spotreby materiálov nezohľadňujú odpady, ktoré vznikajú pri realizácii daného prvku a sú iba orientačné. Kalkulácia nepredstavuje obchodnú ponuku v zmysle článku 66 § 1 Občianskeho zákonníka Poľskej Republiky.

* Na výpočet nákladov na vykonanie steny zadajte jednotkové ceny materiálu.

Q1 – Dvojnásobné tmelenie konštrukčnou hmotou (Norgips Start & Finish alebo Norgips Start) škár a spojov sadrokartónových dosiek s vtlačením na škáry výstužnej pásky, potiahnutie tmelom viditeľných častí upevňovacích prvkov.

Q2 – Zahŕňa rozsah Q1 a tmelenie dokončovacím tmelom (Norgips Extra Finish, Norgips Start & Finish alebo Norgips Finish) spojov sadrokartónových dosiek, až kým prechod medzi povrchom škáry a povrchom sadrokartónovej dosky nebude plynulý.

Q3 – Zahŕňa rozsah Q2 a tmelenie celého povrchu prvku priečky (škár a kartónu) dokončovacím tmelom (Norgips Extra Finish, Norgips Start & Finish alebo Norgips Finish) s hrúbkou cca 1 mm s cieľom vyrovnať povrch, uzatvoriť póry, a dosiahnuť jednoliatu nasiakavosť tmeleného povrchu.

Informácie o projekte:
Dodatočné poznámky:
Uložiť pripravenú kalkuláciu:
Stiahnuť Do zložky
Kalkulačka PDF SD - 2x12,5 GKB A/CW 50 W
Stiahnuť Do zložky
Kalkulačka XLS SD - 2x12,5 GKB A/CW 50 W

Súbory na prevzatie

Stiahnuť Do zložky
Vyhlásenie o paramatroch Vyhlásenie o parametroch č. GKB Q 12,5/N/2024; A 12,5 - EN 520; 23.04.2025
Stiahnuť Do zložky
Vyhlásenie o paramatroch Vyhlásenie o parametroch č. 08/N/2024; NORGIPS Start & Finish; 10.12.2024
Stiahnuť Do zložky
Vyhlásenie o paramatroch Vyhlásenie o parametroch č. 02/N/2019; NORGIPS Finish; 02.10.2019
Stiahnuť Do zložky
Vyhlásenie o paramatroch Vyhlásenie o parametroch č. 09/N/2024; NORGIPS Extra Finish; 10.12.2024
Stiahnuť Do zložky
Vyhlásenie o paramatroch Vyhlásenie o parametroch č. 01/N/2019; NORGIPS Start; 01.10.2019
Stiahnuť Do zložky
Vyhlásenie o paramatroch Vyhlásenie o parametroch č. GKB 12,5/N/2023; A 12,5 - EN 520; 03.04.2023
Stiahnuť Do zložky
Vyhlásenie o paramatroch Vyhlásenie o parametroch č. 05/N/2019; NORGIPS Start & Finish; 29.08.2022
Stiahnuť Do zložky
Vyhlásenie o paramatroch Vyhlásenie o parametroch č. GKB 12,5/N/2024/1; A-EN 520; 10.10.2024
Stiahnuť Do zložky
Vyhlásenie o paramatroch Vyhlásenie o parametroch č. 04/N/2017; NORGIPS Extra Finish; 29.08.2022
Stiahnuť Do zložky
Vyhlásenie o paramatroch Vyhlásenie o parametroch č. GKB 12,5/N/2024; A-EN 520; 01.07.2024
Stiahnuť Do zložky
Vyhlásenie o paramatroch Vyhlásenie o parametroch č. GKB 12,5/N/2023; A 12,5 - EN 520; 03.04.2023

Stiahnuť Do zložky
Technický list KT - PROFIL CW 50 systémový z plechu s hrúbkou 0,55 mm
Stiahnuť Do zložky
Technický list KT - PROFIL UW 50 systémový z plechu s hrúbkou 0,55 mm
Stiahnuť Do zložky
Technický list KT - PROFIL UW 50 SUPER z plechu s hrúbkou 0,6 mm (C3)
Stiahnuť Do zložky
Technický list KT - Konfekcionované skrutky do plechu
Stiahnuť Do zložky
Technický list KT - PROFIL CW 50 SUPER z plechu s hrúbkou 0,6 mm
Stiahnuť Do zložky
Technický list KT - Skrutky do plechu
Stiahnuť Do zložky
Technický list KT - NORGIPS Finish
Stiahnuť Do zložky
Technický list KT - NORGIPS Start
Stiahnuť Do zložky
Technický list KT - NORGIPS Q GKB 12,5 mm typ A
Stiahnuť Do zložky
Technický list KT - NORGIPS Start & Finish
Stiahnuť Do zložky
Technický list KT - NORGIPS Extra Finish
Stiahnuť Do zložky
Technický list KT - NORGIPS S GKB 12,5 mm typ A

Stiahnuť Do zložky
Katalógy a letáky NORGIPS solutions - Partition walls joints – assembly details
Stiahnuť Do zložky
Katalógy a letáky Riešenia NORGIPS - Priečky
