Podhľad

SPJ - 1x15 GKF DF/CD 60, N

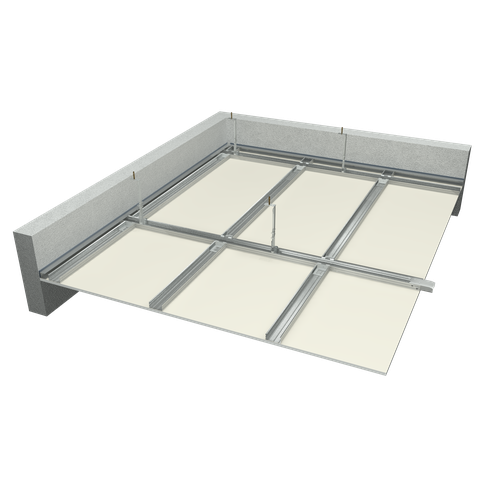

na jednoúrovňovom rošte z profilov CD 60 upevnenom na otočných závesoch s nóniom s jedným opláštením doskami GKF typu DF hrúbky 15 mm
SPJ - 1x15 GKF DF/CD 60, N

Technické parametre

Trieda požiarnej odolnosti
Trieda požiarnej odolnosti
EI 15 1)
Hmotnosť konštrukcie
Hmotnosť konštrukcie
17 kg/m2 2)

Uvedené parametre sa týkajú priečky vyhotovenej z profilov z plechu hrúbky 0,55 a 0,6 mm.

V prípade, keď priečka oddeľuje prostredia s rôznymi teplotami, sa pred použitím izolačného materiálu musí vykonať analýza teplotných pomerov a vlhkosti. Výsledok tejto analýzy môže poukázať na potrebu použiť parotesnú fóliu.

Štandard

základné základné

Zaručuje ľahkú stabilnú konštrukciu so základnou požiarnou odolnosťou. Solídne a ekonomické riešenie.
základné

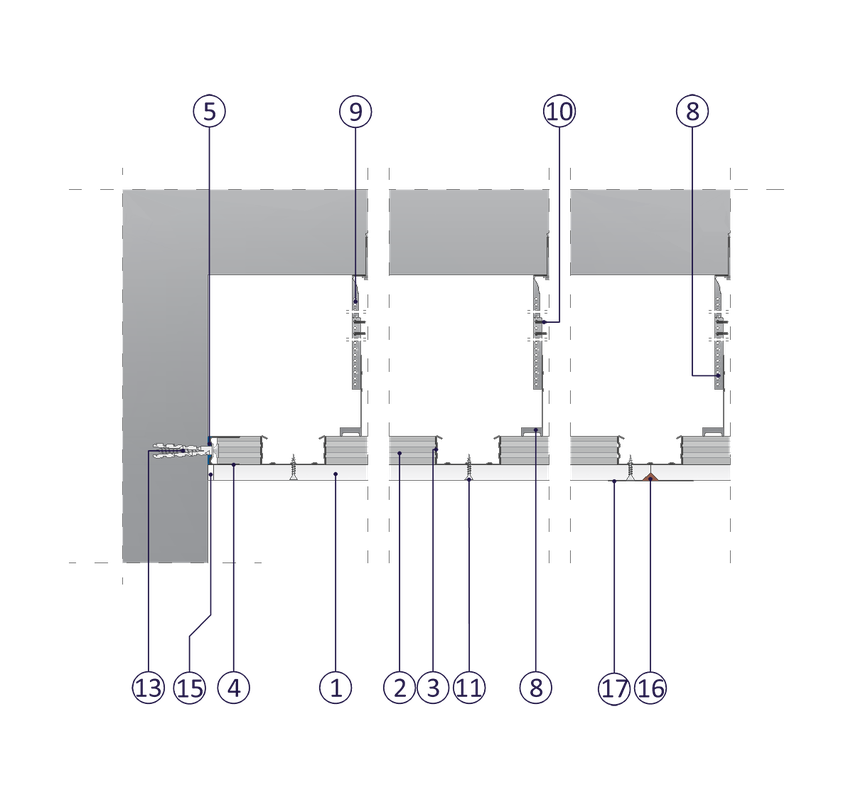

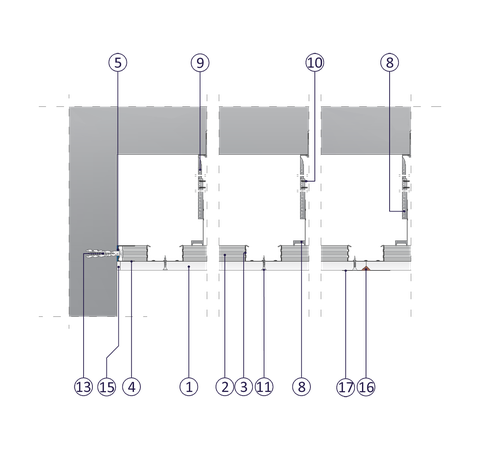

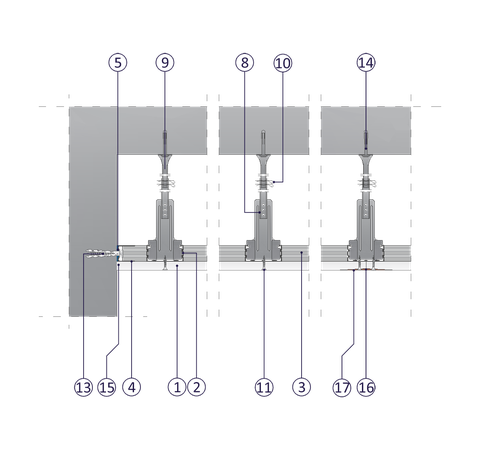

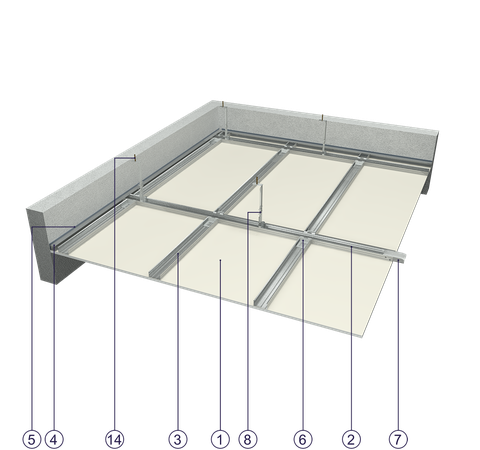

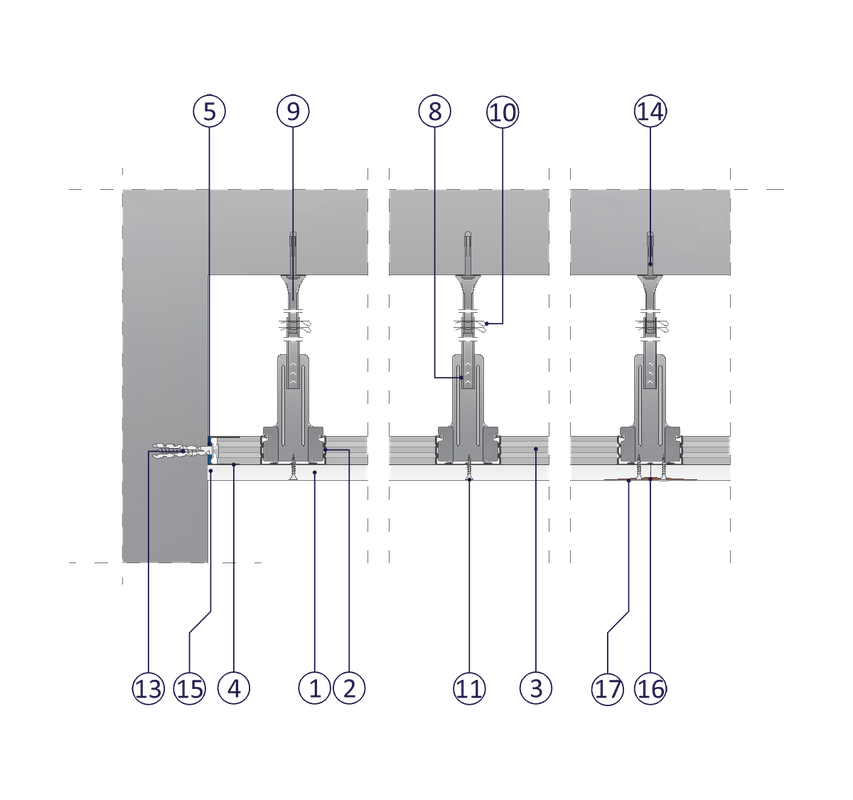

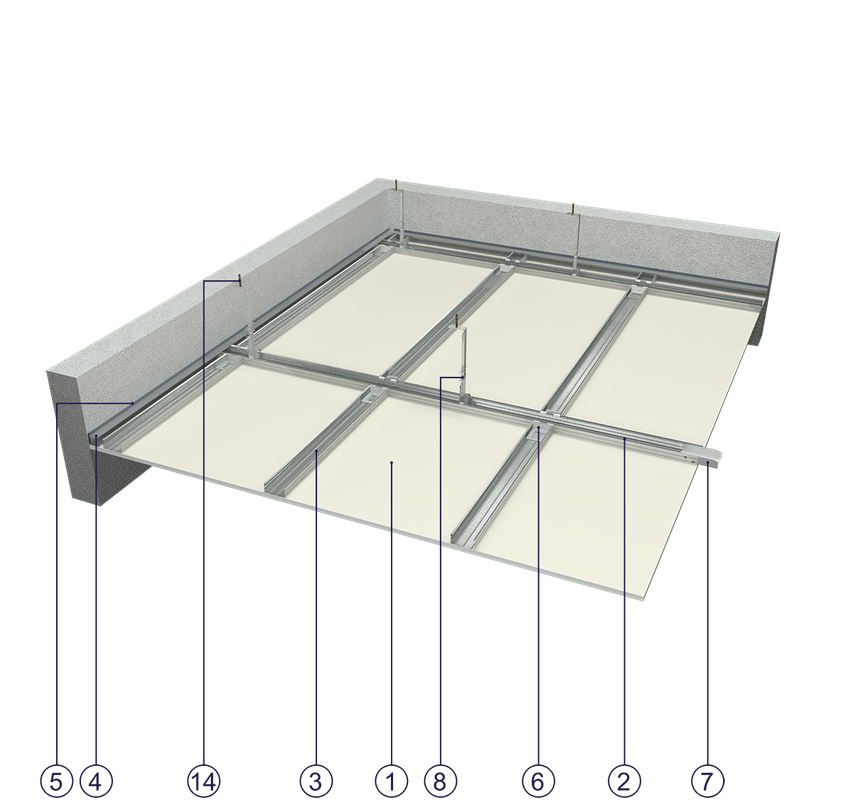

Prvky podhľadu

1
Sadrokartónové dosky Norgips S GKF typu DF hrúbky 15 mm
2
Profily Norgips CD 60 hlavnej vrstvy v axiálnom rozstupe každých 120 cm
3
Priečnik z profilov Norgips CD 60 v rozstupe každých 40 cm
4
Profily Norgips UD 30
5
Voliteľne tesniaca páska Norgips šírky 30 mm
6
Priečne spojky jednostranné Norgips
7
Pozdĺžne spojky Norgips
8
Otočné závesy s nóniom Norgips v rozstupe každých 70 cm
9
Závesy nónius Norgips
10
Kolík na nónius
11
Skrutky do plechu Norgips 3,5 x 25 v rozstupe max. každých 17 cm
12
Skrutky do plechu Norgips 3,5 x 9,5 mm so samoreznou koncovkou
13
Upevňovacie kolíky min. ∅ 6 x 40 mm v rozstupe max. každých 80 cm
14
Oceľové rozperky min. ∅ 6 x 40 mm
15
Hotová stierkovacia hmota Norgips Start & Finish alebo sadrová stierkovacia hmota Norgips Start
16
Výstužná páska Norgips
17
Hotová stierkovacia hmota Norgips Extra Finish, hotová stierkovacia hmota Norgips Start & Finish alebo sadrová stierkovacia hmota Norgips Finish
Stiahnuť Do zložky
List systému SPJ - 1x15 GKF DF/CD 60, N
SPJ - 1x15 GKF DF/CD 60, N
SPJ - 1x15 GKF DF/CD 60, N
SPJ - 1x15 GKF DF/CD 60, N
1)
Podľa klasifikácie č. 3/N/2016/CZ
2)
Hmotnosť nezahŕňa izolačný materiál

Kalkulačka spotreby materiálov

Zastavaná plocha m2
Swpie
Materiál
Jednotka
Spotreba
na 1 m2
Zużycie
na {total} m2
Jednotková
cena*
Hodnota

Hodnota materiálov na 1 m2 závesného stropu

:
{get_calculation_per_meter} EUR

Hodnota materiálov na 1 m2 závesného stropu

: {get_calculation_per_meter} EUR

Celková hodnota materiálov na povr. závesného stropu

:
{get_total_calculation} EUR

Celková hodnota materiálov na povr. závesného stropu

: {get_total_calculation} EUR

Vyššie spomenuté normy spotreby materiálov nezohľadňujú odpady, ktoré vznikajú pri realizácii daného prvku a sú iba orientačné. Kalkulácia nepredstavuje obchodnú ponuku v zmysle článku 66 § 1 Občianskeho zákonníka Poľskej Republiky.

* Na výpočet nákladov na vykonanie steny zadajte jednotkové ceny materiálu.

Q1 – Dvojnásobné tmelenie konštrukčnou hmotou (Norgips Start & Finish alebo Norgips Start) škár a spojov sadrokartónových dosiek s vtlačením na škáry výstužnej pásky, potiahnutie tmelom viditeľných častí upevňovacích prvkov.

Q2 – Zahŕňa rozsah Q1 a tmelenie dokončovacím tmelom (Norgips Extra Finish, Norgips Start & Finish alebo Norgips Finish) spojov sadrokartónových dosiek, až kým prechod medzi povrchom škáry a povrchom sadrokartónovej dosky nebude plynulý.

Q3 – Zahŕňa rozsah Q2 a tmelenie celého povrchu prvku priečky (škár a kartónu) dokončovacím tmelom (Norgips Extra Finish, Norgips Start & Finish alebo Norgips Finish) s hrúbkou cca 1 mm s cieľom vyrovnať povrch, uzatvoriť póry, a dosiahnuť jednoliatu nasiakavosť tmeleného povrchu.

Informácie o projekte:
Dodatočné poznámky:
Uložiť pripravenú kalkuláciu:
Stiahnuť Do zložky
Kalkulačka PDF SPJ - 1x15 GKF DF/CD 60, N
Stiahnuť Do zložky
Kalkulačka XLS SPJ - 1x15 GKF DF/CD 60, N
