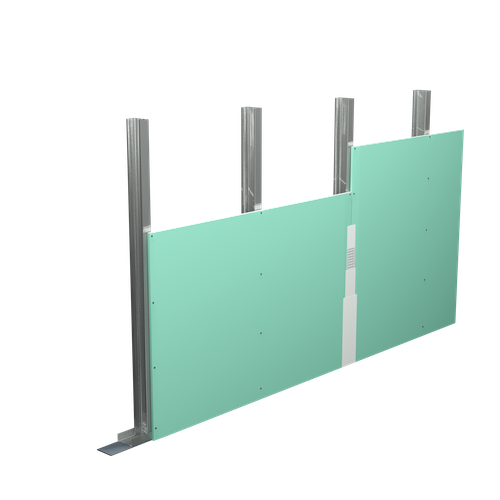

Zavesená stena

SO - 1x12,5 GKBI H2/CW 75 (W)

na konštrukcii z profilov CW 75 a UW 75 s jedným opláštením doskami GKBI typu H2 hrúbky 12,5 mm, s voliteľnou výplňou minerálnou vlnou

SO - 1x12,5 GKBI H2/CW 75 (W)

Technické parametre

Maximálna výška
Maximálna výška
3,1 m 1)
Hmotnosť steny
Hmotnosť steny
10 kg/m2 2)
Zvuková izolácia
Zvuková izolácia
ΔRW=do 12 dB dB 3)

Uvedené parametre sa týkajú priečky vyhotovenej z profilov z plechu hrúbky 0,55 a 0,6 mm.

Štandard

základné základné

Zaručuje ľahkú stabilnú konštrukciu so základnou požiarnou odolnosťou. Solídne a ekonomické riešenie.
základné

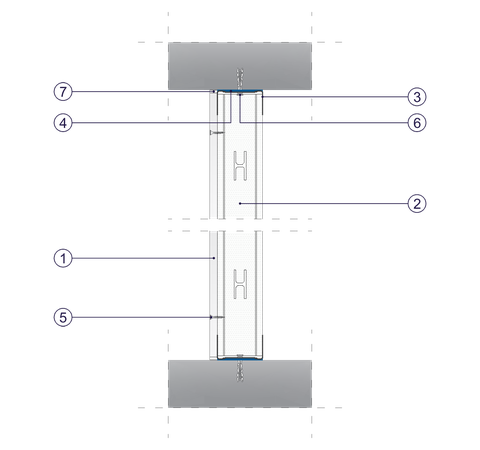

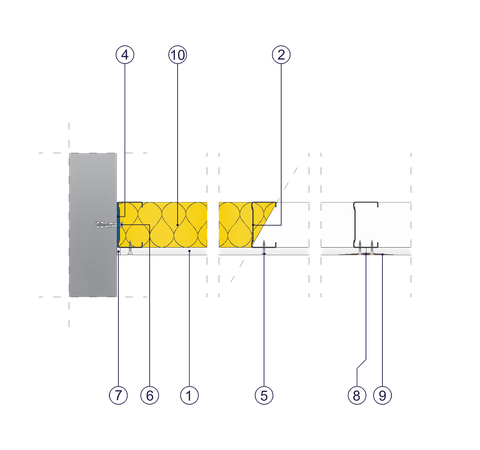

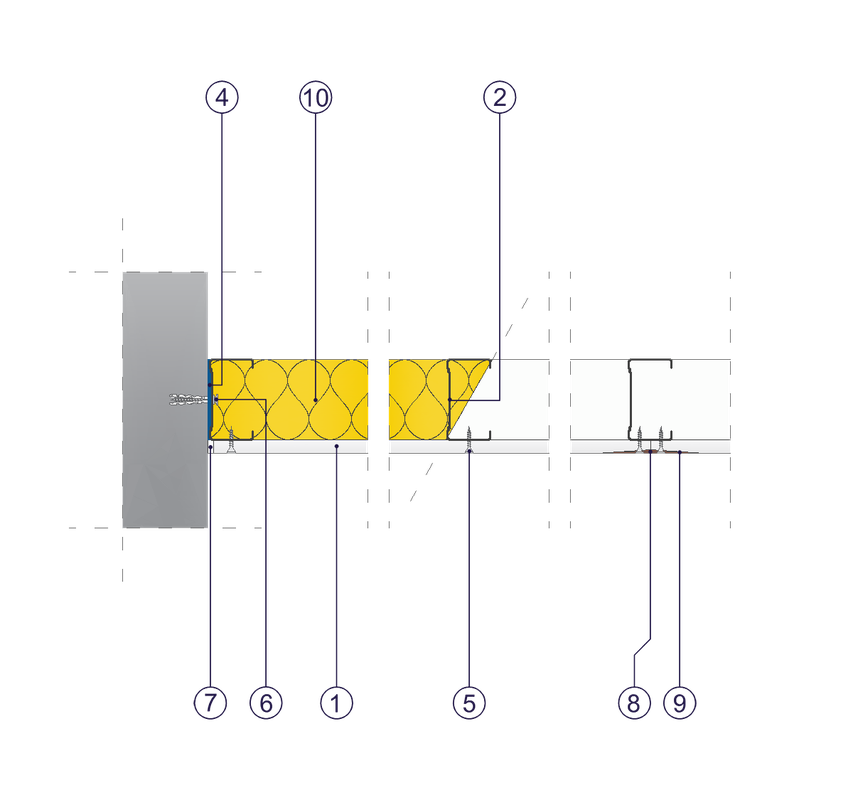

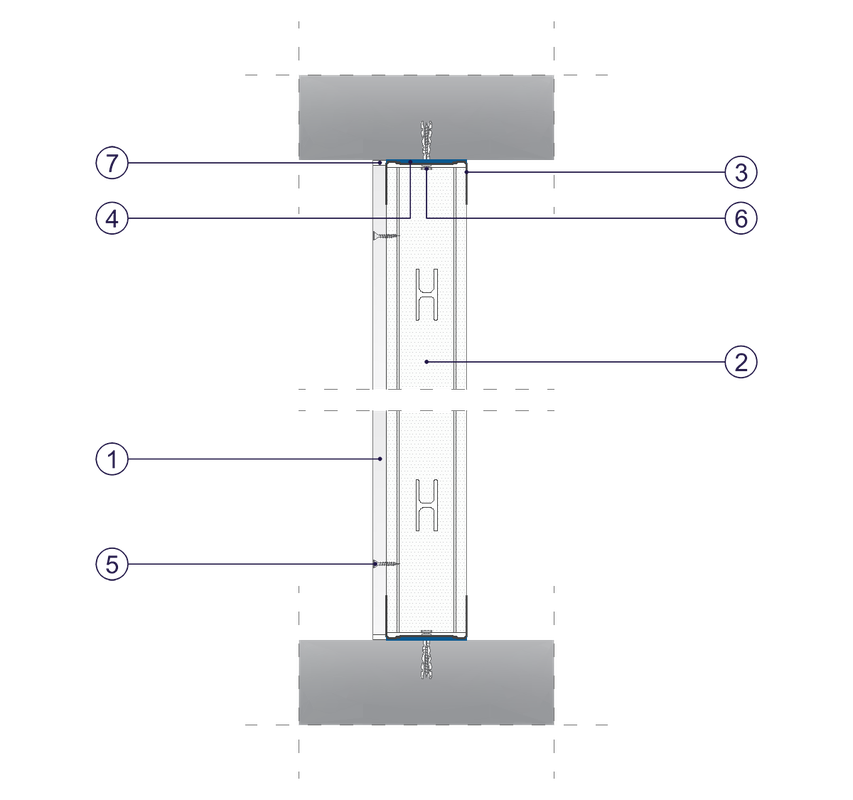

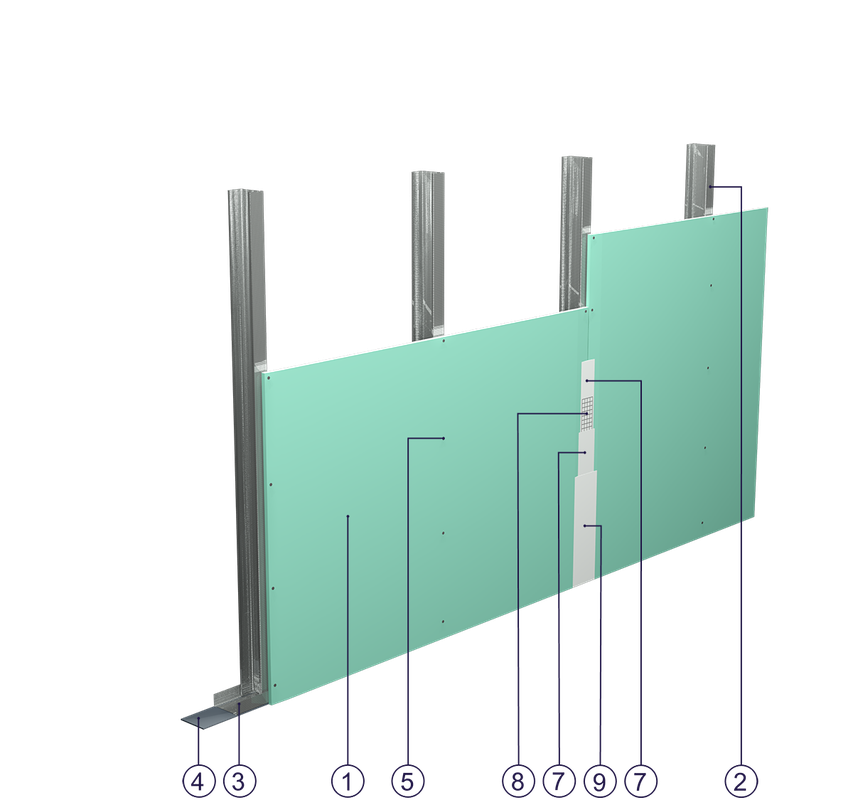

Prvky predsadenej steny

1
Sadrokartónové dosky Norgips GKBI typu H2 hrúbky 12,5 mm
2
Profily Norgips CW 75 (stĺpiky) v axiálnom rozstupe max. každých 60 cm
3
Profily Norgips UW 75 upevnené k vodorovným nosným prvkom
4
Tesniaca páska Norgips šírky 75 mm
5
Skrutky do plechu Norgips 3,5 x 25 v rozstupe max. každých 25 cm
6
Upevňovacie kolíky min. ∅ 6 x 40 mm v rozstupe max. každých 80 cm
7
Hotová stierkovacia hmota Norgips Start & Finish alebo sadrová stierkovacia hmota Norgips Start
8
Výstužná páska Norgips
9
Hotová stierkovacia hmota Norgips Extra Finish, hotová stierkovacia hmota Norgips Start & Finish alebo sadrová stierkovacia hmota Norgips Finish
10
Voliteľne minerálna vlna
Stiahnuť Do zložky
List systému SO - 1x12,5 GKBI H2/CW 75 (W)
SO - 1x12,5 GKBI H2/CW 75 (W)
SO - 1x12,5 GKBI H2/CW 75 (W)
SO - 1x12,5 GKBI H2/CW 75 (W)
1)
Uvedené výšky sa týkajú konštrukcie s rozstupom profilov každých 600 mm. Pri použití konštrukcie s rozstupom profilov každých 300 alebo 400 mm sú prípustné väčšie výšky steny. Podrobné informácie poskytnú zástupcovia dodávateľa systému. Uvedené výšky sa týkajú priestorov, v ktorých sa zdržiava malé množstvo ľudí súčasne (napr. miestnosti v bytoch, hoteloch, kanceláriách alebo nemocniciach). V priestoroch, v ktorých sa zdržiava veľký počet ľudí súčasne (napríklad v konferenčných sálach, učebniach, posluchárňach), je prípustná výška 2,6 m.
2)
Hmotnosť nezahŕňa izolačný materiál
3)
Odhadované zvýšenie nepriezvučnosti podľa normy DIN 4109

Kalkulačka spotreby materiálov

Zastavaná plocha m2
Swpie
Materiál
Jednotka
Spotreba
na 1 m2
Zużycie
na {total} m2
Jednotková
cena*
Hodnota

Hodnota materiálov na 1 m2 steny

:
{get_calculation_per_meter} EUR

Hodnota materiálov na 1 m2 steny

: {get_calculation_per_meter} EUR

Celková hodnota materiálov na povr. steny

:
{get_total_calculation} EUR

Celková hodnota materiálov na povr. steny

: {get_total_calculation} EUR

Vyššie spomenuté normy spotreby materiálov nezohľadňujú odpady, ktoré vznikajú pri realizácii daného prvku a sú iba orientačné. Kalkulácia nepredstavuje obchodnú ponuku v zmysle článku 66 § 1 Občianskeho zákonníka Poľskej Republiky.

* Na výpočet nákladov na vykonanie steny zadajte jednotkové ceny materiálu.

Q1 – Dvojnásobné tmelenie konštrukčnou hmotou (Norgips Start & Finish alebo Norgips Start) škár a spojov sadrokartónových dosiek s vtlačením na škáry výstužnej pásky, potiahnutie tmelom viditeľných častí upevňovacích prvkov.

Q2 – Zahŕňa rozsah Q1 a tmelenie dokončovacím tmelom (Norgips Extra Finish, Norgips Start & Finish alebo Norgips Finish) spojov sadrokartónových dosiek, až kým prechod medzi povrchom škáry a povrchom sadrokartónovej dosky nebude plynulý.

Q3 – Zahŕňa rozsah Q2 a tmelenie celého povrchu prvku priečky (škár a kartónu) dokončovacím tmelom (Norgips Extra Finish, Norgips Start & Finish alebo Norgips Finish) s hrúbkou cca 1 mm s cieľom vyrovnať povrch, uzatvoriť póry, a dosiahnuť jednoliatu nasiakavosť tmeleného povrchu.

Informácie o projekte:
Dodatočné poznámky:
Uložiť pripravenú kalkuláciu:
Stiahnuť Do zložky
Kalkulačka PDF SO - 1x12,5 GKBI H2/CW 75 (W)
Stiahnuť Do zložky
Kalkulačka XLS SO - 1x12,5 GKBI H2/CW 75 (W)

Súbory na prevzatie

Stiahnuť Do zložky
Vyhlásenie o paramatroch Vyhlásenie o parametroch č. GKBI Q 12,5/N/2024; H2 12,5 - EN 520; 23.04.2025
Stiahnuť Do zložky
Vyhlásenie o paramatroch Vyhlásenie o parametroch č. 02/N/2019; NORGIPS Finish; 02.10.2019
Stiahnuť Do zložky
Vyhlásenie o paramatroch Vyhlásenie o parametroch č. 09/N/2024; NORGIPS Extra Finish; 10.12.2024
Stiahnuť Do zložky
Vyhlásenie o paramatroch Vyhlásenie o parametroch č. 08/N/2024; NORGIPS Start & Finish; 10.12.2024
Stiahnuť Do zložky
Vyhlásenie o paramatroch Vyhlásenie o parametroch č. 01/N/2019; NORGIPS Start; 01.10.2019
Stiahnuť Do zložky
Vyhlásenie o paramatroch Vyhlásenie o parametroch č. GKBI 12,5/N/2023; H2 12,5 - EN 520; 03.04.2023
Stiahnuť Do zložky
Vyhlásenie o paramatroch Vyhlásenie o parametroch č. 05/N/2019; NORGIPS Start & Finish; 29.08.2022
Stiahnuť Do zložky
Vyhlásenie o paramatroch Vyhlásenie o parametroch č. GKBI 12,5/N/2024; H2-EN 520; 10.10.2024
Stiahnuť Do zložky
Vyhlásenie o paramatroch Vyhlásenie o parametroch č. 04/N/2017; NORGIPS Extra Finish; 29.08.2022
Stiahnuť Do zložky
Vyhlásenie o paramatroch Vyhlásenie o parametroch č. GKBI 12,5/N/2023; H2 12,5 - EN 520; 03.04.2023
Stiahnuť Do zložky
Vyhlásenie o paramatroch Vyhlásenie o parametroch č. GKBI 12,5/N/2021; H2-EN 520; 07.07.2021

Stiahnuť Do zložky
Technický list KT - PROFIL CW 75 systémový z plechu s hrúbkou 0,55 mm
Stiahnuť Do zložky
Technický list KT - PROFIL UW 75 systémový z plechu s hrúbkou 0,55 mm
Stiahnuť Do zložky
Technický list KT - PROFIL CW 75 SUPER z plechu s hrúbkou 0,6 mm
Stiahnuť Do zložky
Technický list KT - Konfekcionované skrutky do plechu
Stiahnuť Do zložky
Technický list KT - Skrutky do plechu
Stiahnuť Do zložky
Technický list KT - PROFIL UW 75 SUPER z plechu s hrúbkou 0,6 mm (C3)
Stiahnuť Do zložky
Technický list KT - NORGIPS Finish
Stiahnuť Do zložky
Technický list KT - NORGIPS Start
Stiahnuť Do zložky
Technický list KT - NORGIPS Q GKBI 12,5 mm typ H2
Stiahnuť Do zložky
Technický list KT - NORGIPS Start & Finish
Stiahnuť Do zložky
Technický list KT - NORGIPS Extra Finish
Stiahnuť Do zložky
Technický list KT - NORGIPS S GKBI 12,5 mm typ H2
