Priečka

SDK - 2x6,5 Norflex A/CW 50 W

na konštrukcii z profilov CW 50 a U 50 s dvojitým opláštením doskami Norflex typu A hrúbky 6,5 mm, s výplňou minerálnou vlnou
SDK - 2x6,5 Norflex A/CW 50 W

Technické parametre

Maximálna výška
Maximálna výška
4,0 m 1) 1)
Hmotnosť steny
Hmotnosť steny
23 kg/m2 1) 1)

Uvedené parametre sa týkajú priečky vyhotovenej z profilov z plechu hrúbky 0,55 a 0,6 mm.

Štandard

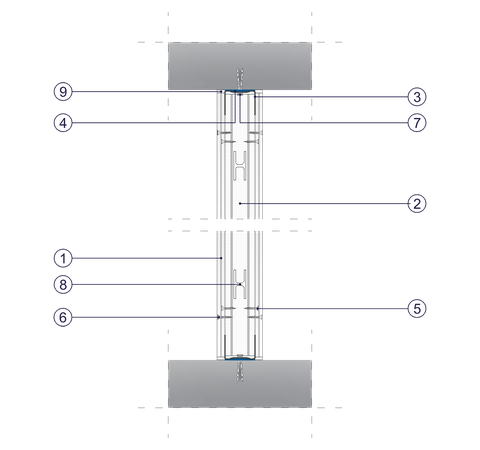

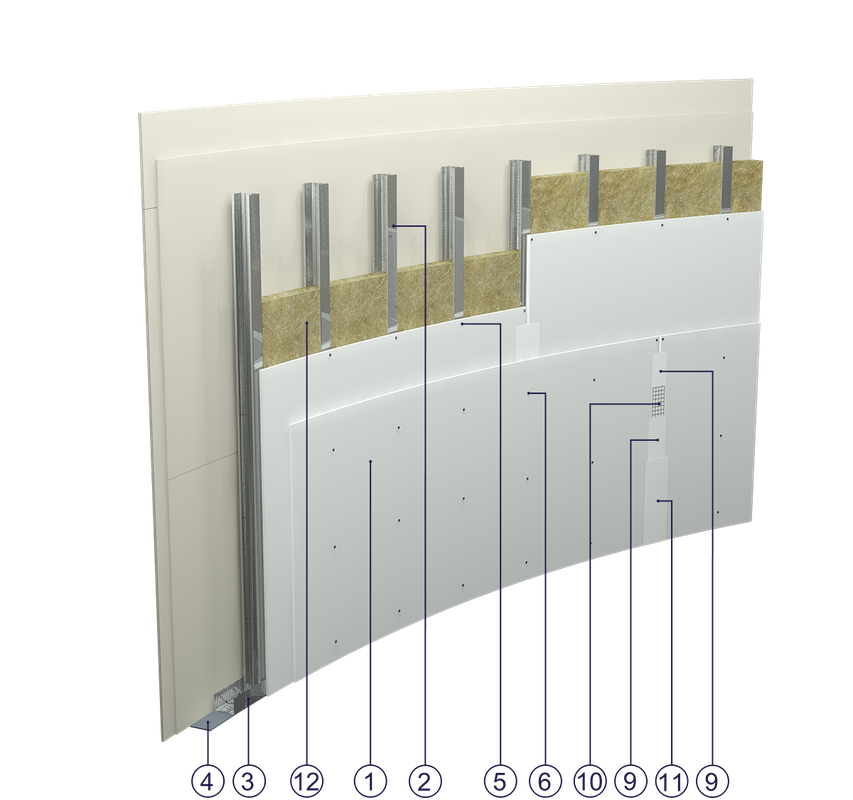

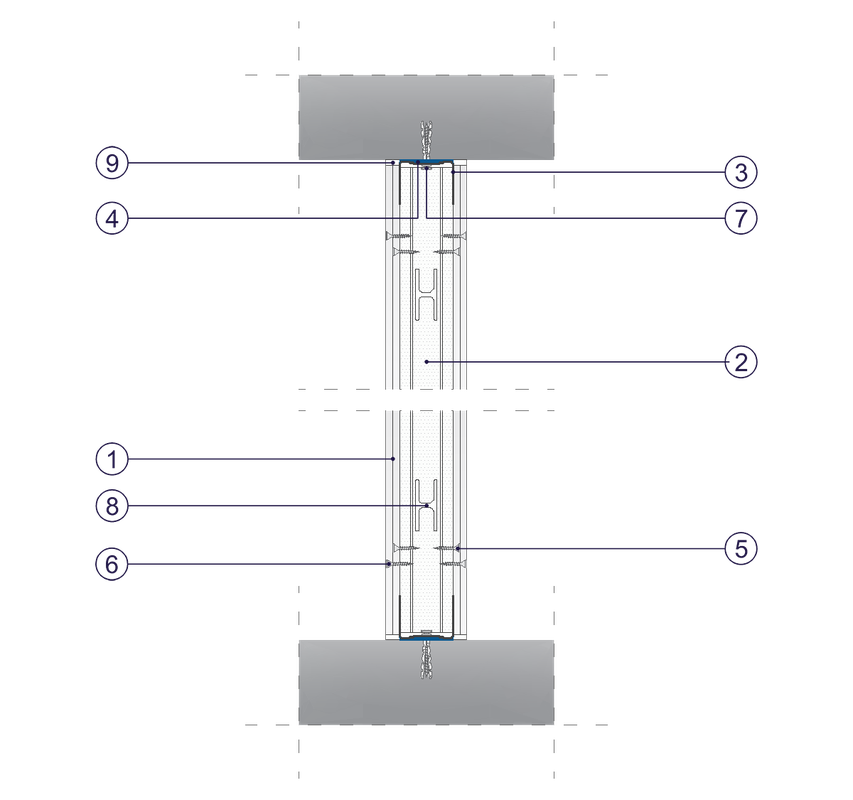

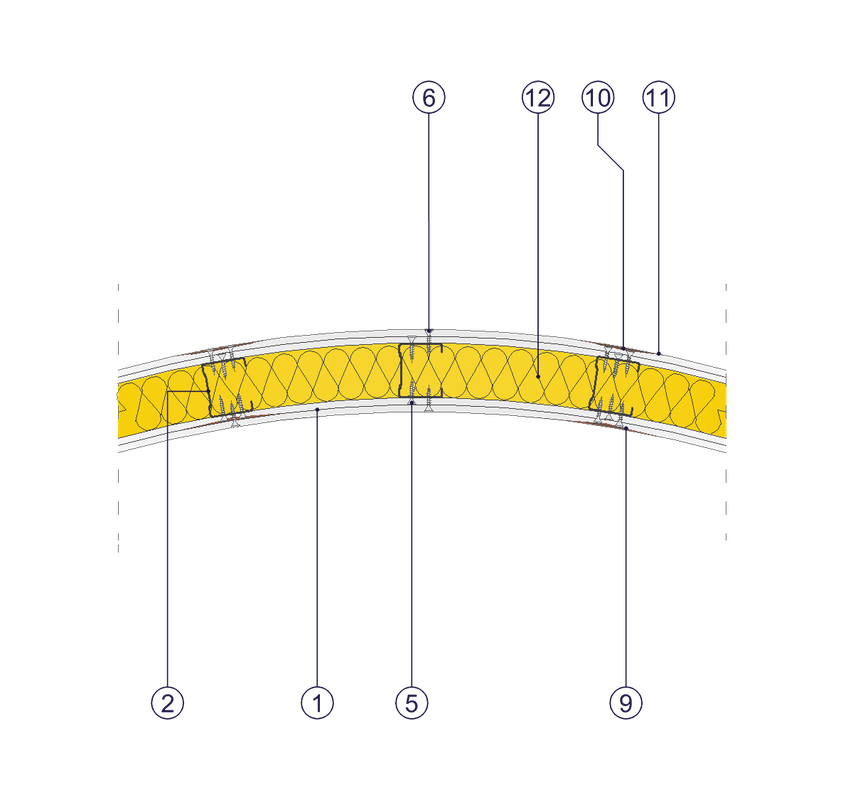

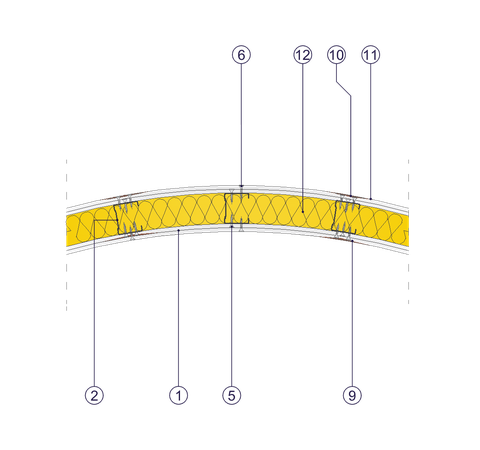

Prvky priečky

1
Sadrokartónové dosky Norgips S Norflex typu A hrúbky 6,5 mm
2
Profily Norgips CW 50 (stĺpiky) v axiálnom rozstupe max. každých 40 cm
3
Profily Norgips U 50 upevnené k vodorovným nosným prvkom
4
Tesniaca páska Norgips šírky 50 mm
5
Skrutky do plechu Norgips 3,5 x 25 v rozstupe max. každých 75 cm
6
Skrutky do plechu Norgips 3,5 x 25 v rozstupe max. každých 25 cm
7
Upevňovacie kolíky min. ∅ 6 x 40 mm v rozstupe max. každých 80 cm
8
Otvory v stĺpikoch na vedenie inštalačných káblov
9
Hotová stierkovacia hmota Norgips Start & Finish alebo sadrová stierkovacia hmota Norgips Start
10
Výstužná páska Norgips
11
Hotová stierkovacia hmota Norgips Extra Finish, hotová stierkovacia hmota Norgips Start & Finish alebo sadrová stierkovacia hmota Norgips Finish
12
Voliteľne minerálna vlna
Stiahnuť Do zložky
List systému SDK - 2x6,5 Norflex A/CW 50 W
SDK - 2x6,5 Norflex A/CW 50 W
SDK - 2x6,5 Norflex A/CW 50 W
SDK - 2x6,5 Norflex A/CW 50 W
1)
Uvedené výšky sa týkajú konštrukcie s rozstupom profilov každých 600 mm. Pri použití konštrukcie s rozstupom profilov každých 300 alebo 400 mm sú prípustné väčšie výšky steny. Podrobné informácie poskytnú zástupcovia dodávateľa systému. Uvedené výšky sa týkajú priestorov, v ktorých sa zdržiava malé množstvo ľudí súčasne (napr. miestnosti v bytoch, hoteloch, kanceláriách alebo nemocniciach). V priestoroch, v ktorých sa zdržiava veľký počet ľudí súčasne (napríklad v konferenčných sálach, učebniach, posluchárňach), je prípustná výška 3,5 m.
1)
Hmotnosť nezahŕňa izolačný materiál

Kalkulačka spotreby materiálov

Zastavaná plocha m2
Swpie
Materiál
Jednotka
Spotreba
na 1 m2
Zużycie
na {total} m2
Jednotková
cena*
Hodnota

Hodnota materiálov na 1 m2 steny

:
{get_calculation_per_meter} EUR

Hodnota materiálov na 1 m2 steny

: {get_calculation_per_meter} EUR

Celková hodnota materiálov na povr. steny

:
{get_total_calculation} EUR

Celková hodnota materiálov na povr. steny

: {get_total_calculation} EUR

Vyššie spomenuté normy spotreby materiálov nezohľadňujú odpady, ktoré vznikajú pri realizácii daného prvku a sú iba orientačné. Kalkulácia nepredstavuje obchodnú ponuku v zmysle článku 66 § 1 Občianskeho zákonníka Poľskej Republiky.

* Na výpočet nákladov na vykonanie steny zadajte jednotkové ceny materiálu.

Q1 – Dvojnásobné tmelenie konštrukčnou hmotou (Norgips Start & Finish alebo Norgips Start) škár a spojov sadrokartónových dosiek s vtlačením na škáry výstužnej pásky, potiahnutie tmelom viditeľných častí upevňovacích prvkov.

Q2 – Zahŕňa rozsah Q1 a tmelenie dokončovacím tmelom (Norgips Extra Finish, Norgips Start & Finish alebo Norgips Finish) spojov sadrokartónových dosiek, až kým prechod medzi povrchom škáry a povrchom sadrokartónovej dosky nebude plynulý.

Q3 – Zahŕňa rozsah Q2 a tmelenie celého povrchu prvku priečky (škár a kartónu) dokončovacím tmelom (Norgips Extra Finish, Norgips Start & Finish alebo Norgips Finish) s hrúbkou cca 1 mm s cieľom vyrovnať povrch, uzatvoriť póry, a dosiahnuť jednoliatu nasiakavosť tmeleného povrchu.
